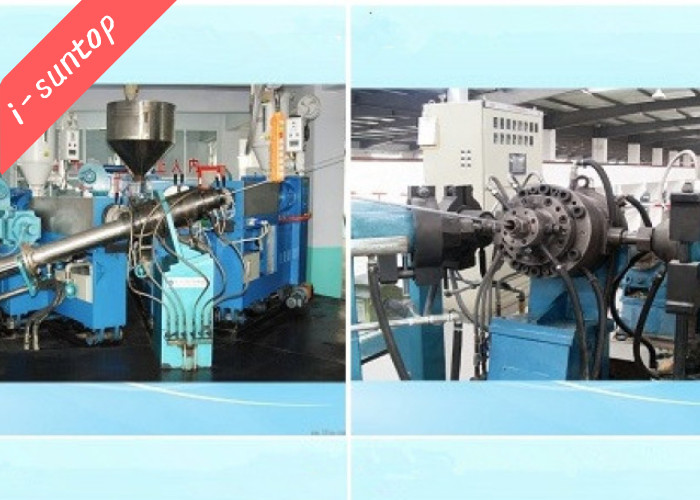

Kabel CCV van 35KV XLPE Productielijn
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | I-suntop |
| Certificering: | SGS |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1set |
|---|---|
| Prijs: | By negotiation |
| Verpakking Details: | Plastic film+wooden-doos |
| Levertijd: | Min.80working dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | Tot verschillende machine |
|
Gedetailleerde informatie |
|||
| Spanningsklasse:: | 6-35 Kv | Voltage: | 3phase 5wire, 380V 50HZ |
|---|---|---|---|
| Dwarsdoorsnede van Leider: | Cu.: 35-630 mm2-Al: 50-800 mm2 | Max. Gewicht van Kabel: | 10 Kg/M |
| Max. Diameter: | 75 mm | Verleende naverkoop de dienst: | Ingenieurs beschikbaar aan de dienstmachines overzee |
| Hoog licht: | De Productielijn van 35KV CCV,75mm de lijn van de draaduitdrijving,35KV de lijn van de draaduitdrijving |
||
Productomschrijving
6-35 Kv XLPE Kabel 3 Laagco-extrusie Ccv Productielijn
I-suntop-ik Elektrische draad en kabel equipments2022022…
1. Toepassing voor 6-35 Kv XLPE Kabel 3 Laagco-extrusie Ccv Productielijn:
De lijn wordt ontworpen voor de productie van 6~35 kV XLPE kabel van samengeperst Cu. Al. vastgelopen leider.
De pijpregeling is van het type van semi-catenarydeclinatie, keurt XL pijpen met kortsluiting het verwarmen, stikstof als middel en waterkoelingstype goed. De gebeëindigde XLPE-kabelmaatregel tot norm 12706-2002 van GB/T.
2.Composition voor 6-35 Kv XLPE Kabel 3 Laagco-extrusie Ccv Productielijn
Voltageklasse: 6-35 kV
Het verzegelen lengte: 115m
Drievoudig-laagco-extrusie, Stikstof die, waterkoeling genezen,
PLC control+ touch screenverrichting.
Het machineslichaam is geschilderd in donkerblauwe RAL5010; de dekking en de roterende delen zijn chrysoidine RAL2004, is het kabinet grijze RAL7038. (de norm van de kleurenkaart is RAL/K7)
3. Technische parameters voor 6-35 Kv XLPE Kabel 3 Laagco-extrusie Ccv Productielijn:
| Voltageklasse | XLPE 6-35 KV |
| Leiderdwarsdoorsnede | Cu: 35-630 mm2 Al: 50-800 mm2 |
| Max. Gewicht van kabel | 10 Kg/m |
| Buitendiameter van kabel | ≤Φ75 mm |
| Muurdikte | Φ65 extruder 0.5-2.0 mm voor binnenlaag Φ150 extruder 2.5-10.5 mm voor isolatielaag Φ90 extruder 0.5-2.0 mm voor buitenlaag |
| Lengte van het vulcaniseren van buis | ≥108m |
| Het verwarmen sectielengte | 36 m, 6 m×6-secties |
| Het Pre-cooling van sectielengte | 12 m, 6 m×2-secties |
| Waterkoelingslengte | 60 m, 6 m×10sections |
| Nodig gebied van hoofdplatform (L×W) | ≥18 m×12 m voor één lijn |
| Hoogte van platform 3 | ≥10m |
| Nodig lengte van workshop (gebouw) | ≥130 m |
| Stikstofgas | Druk: 2.0-2.5 Mpa Zuiverheid: 99.5% Consumptie: 0.4-1.8 m3/h Volume van N2-tank: 5 m3 |
| Koelwater | Druk: 0. 0.6-0.8 MPa Consumptie: 25 m3/h |
| Samengeperste lucht | Druk: 0.6-0.8MPa Consumptie: 0,8 m3/h |
| Geïnstalleerde capaciteit | 630kVA (Machtsvoltage: 380V, 50HZ) |
| Twee machts inkomende lijnen | 3*185mm2, 3*240mm2 |
| Materiaalgewicht | ~80t |
