Goedgekeurd de Machinesgs van het hoge snelheids37kw Middendraadtrekken
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | I-suntop |
| Certificering: | SGS |
| Modelnummer: | Gf-17DT |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1set |
|---|---|
| Prijs: | By negotiation |
| Verpakking Details: | Plastic film+wooden-doos |
| Levertijd: | Min.30working dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | Tot verschillende machine |
|
Gedetailleerde informatie |
|||
| Verleende naverkoop de Dienst: | Ingenieurs beschikbaar aan de dienstmachines overzee | Garantie: | Één jaargarantie |
|---|---|---|---|
| Inhamdiameter: | Φ3.0~Φ2.6 | Voltage: | 380V |
| Voorwaarde: | Nieuw | Afzetdiameter: | Φ0.4~Φ1.2 |
| Kleur: | De Eisen van cliënten | Gebruik: | gebruikte draadtrekkenmachine |
| Naam: | DT21/8 de veelvoudige machine van het Koperdraadtrekken met het Ontharden | Tekeningsmateriaal: | koper |
| Tekeningssnelheid: | 1200M/MIN | ||
| Markeren: | 37kw middendraadtrekkenmachine,SGS middendraadtrekkenmachine,37kw de machine van het hoge snelheidsdraadtrekken |
||
Productomschrijving

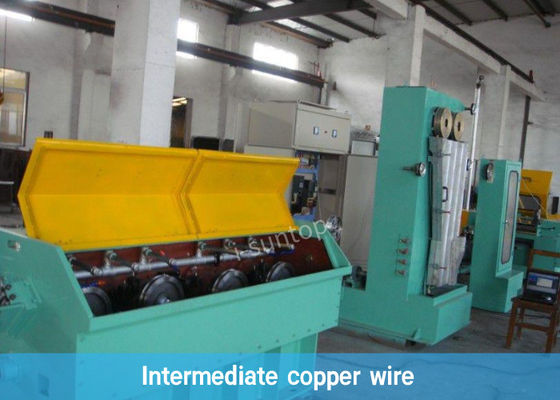

Het draadtrekkenmachine van het hoge snelheids Middenkoper met annealer
I-suntop-ik verkoper draadtrekken machine20220301.pdf
1. Toepassing voor de Middenmachine van het koperdraadtrekken met annealer:
De productielijn is toepasselijk voor 3.02.6mm koperdraad, aan 0.41.2mm draad te voorschijn die wordt gehaald die. Samen met annealer, kan de gebeëindigde leiderdraad met onthardend proces voor het volgende proces vastlopen of uitdrijving worden gebruikt.
2. Specificatie voor de Middenmachine van het koperdraadtrekken met annealer:
| Punten | Gf-17DT | Gf-17DST | Gf-17MDST | Gf-TGV |
| Controlesysteem | Traditioneel analoog type/digitale controle met productieverslag | |||
| Afzetdiameter | Φ0.4~Φ1.2 | Φ0.4~Φ1.6 | Φ0.4~Φ1.2 | Φ0.4~Φ1.8 |
| Inhamdiameter | Φ3.0~Φ2.6 | Φ3.5~Φ2.6 | Φ3.2~Φ2.6 | Φ3.5~Φ2.6 |
| Maximum lijnsnelheid | 1200 | 2000 | 1500 | 1800 |
| Sterft nr. | 17 | 17 | 17 | 17 |
| Misstapverhouding van m/c | 18%+12.5% | 20%+15% | 15%+10% | 19.5%+10% |
| Kader | Gegoten ijzer | Langs gelast steel plaat | ||
| Kaapstander | Wolfram | |||
| Maximum kaapstanderdiameter | Φ260 | Φ250 | Φ254 | Φ280 |
| De kaapstanderdiameter van de moeilijke situatiesnelheid | Φ260 | Φ250 | Φ252 | Φ280 |
| De grootte van de Spoolerspoel | Φ400~Φ630 | |||
| Spoel loading&unloading type | Dubbel eindvingerhoedje | |||
| Maximum ladingscapaciteit | 500KG/MAX | |||
| Transmissietype | Door ketting | Door de toestellen van de precisiegrond | ||
| Overstekende eenheid | 90KW riem snelheid-onderaan motortype | |||
| Onderbreking | Magnetische rem/Schijfrem | |||
| Herzie systeem | PID synchrone controle spooler | |||
| Het ontdekken van apparaat | Gewichtssaldo door schommelingswapen | |||
| Spanningscontrole | De luchtdruk past aan | |||
| Hoofdmotor | 37KW | 55KW | 37KW | 45KW |
| Spoolermotor | 11KW | 11KW | 11KW | 11KW |
| Annealermethode | Drie-sectie het ontharden | |||
| Maximum onthard stroom | DC1200A | DC2000A | DC1500A | DC2000A |
| Maximum onthard voltage | DC50V | DC50V | DC50V | DC50V |
| Onthardende motormacht | 60KVA | 100KVA | 75KVA | 100KVA |
| Stoomhoeveelheid | 12kg/h | 12kg/h | 12kg/h | 18kg/h |
| Het koelen watercapaciteit | 300L/min | 400L/min | 300L/min | 500L/min |
| Capaciteit van samengeperste lucht | 0.4~0.6mpa, 30L/min | 0.4~0.6Mpa, 50L/min | 0.4~0.6mpa, 30L/min | 0.4~0.6Mpa, 50L/min |
| Krachtbron | 380V 50/60HZ | |||
| Machinegrootte | 13300*3500*3400 | |||
| Machinegewicht | 6500KG | 7500KG | 6500KG | 6500KG |
3. Component voor de Middenmachine van het koperdraadtrekken met annealer
| Naam | Hoeveelheid |
| 1. Uitbetaling (het Autoeinde van de Draadverwarring) | 1 reeks |
| 2. Hxe-17DS Hoofdtekeningsmachine | 1 reeks |

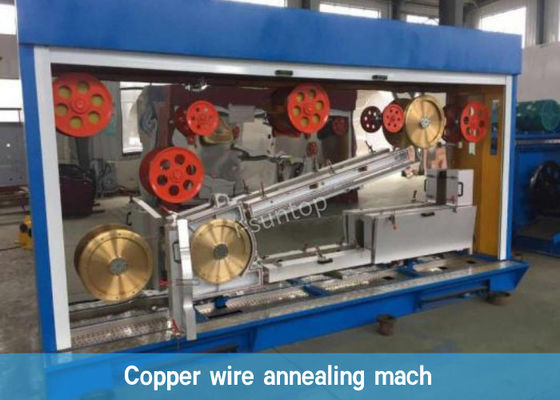

| 3. Hxe-TH250 Onthardende machine | 1 reeks |
| 4. Hxe-180 Spanningscontrolemechanisme | 1 reeks |

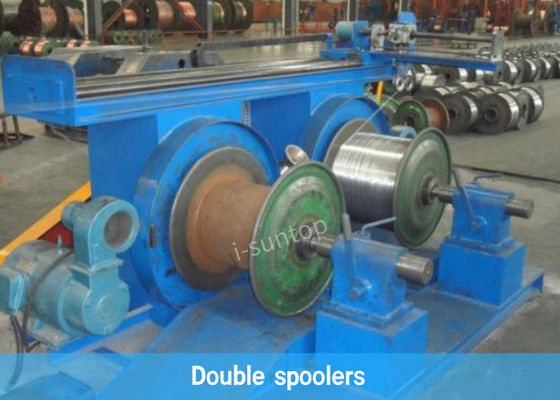

| 5. Hxe-SX630 Dubbele spoolers | 1 reeks |
| 6. Elektrisch kabinet | 2 reeks |
| 7. Verrichtingspaneel | 1 reeks |
| 8. Stoomgenerator | 1 reeks |
| 9. De Smeringssysteem van de toestelolie | 1 reeks |
| 10. Vervangstukken | 1 reeks |
4. Eigenschappen voor de Middenmachine van het koperdraadtrekken met annealer
-
PLC van Siemens en Siemens wat betreft het Scherm, met Knopen als file
-
De vervangstukken één jaar zullen samen met de machine worden verstrekt.
-
Structuur
1-1.Frame is gegoten Ijzer en onthardt om de binnenspanning te elimineren.
1-2.Further verwerkt door de machine van het nauwkeurigheidsmalen.
-
Gemakkelijk in installatie en onderhoud.
-
De goedkeuring ging wereldberoemde merkcomponenten in pneumatische delen, elektrische delen en verrichtingsdelen vooruit.
-
Lopend in een hoge automatisering en een intellectualization, geen verontreiniging
-
Als gebruik van de frequentietechnologie, veranderingen in de grotere context van delen van de compressieverhouding om de brede waaier van technologie en hoge snelheidstekening te ontmoeten.
-
Het goede koelsysteem, definitieve draadkwaliteit is zeer goed.
