Netwerkkabelspoelmachine Efficiënte 8-vormige spoel met anti-windingringen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Wirecan |
| Certificering: | ISO9001 |
| Modelnummer: | WRK-800/1000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | By negotiation |
| Verpakking Details: | Plastic film+wooden doos |
| Levertijd: | Min.30working dagen |
| Betalingscondities: | L/C,T/T |
| Levering vermogen: | Tot verschillende machines |
|
Gedetailleerde informatie |
|||
| Gebruik: | met een diameter van niet meer dan 30 mm, | Garantie: | 12 maanden, langdurig onderhoud |
|---|---|---|---|
| Gedreven: | 1.5kw,380V wisselstroom, driefasig, 50Hz, | Betaal Bobbin uit: | 8001000mm |
| Breedte van de wikkeling: | 50mm300mm | Afmetingen van de machine: | L: 3500 mm, W: 1500 mm, H: 1800 mm |
| Stroomvoorziening: | 220V/380V, 50Hz/60Hz | Energieverbruik: | 3.5 kW |
| Het winden snelheid: | 30 snelheidsopties (kan worden ingesteld) | Het rollen van Snelheid: | tot 100 spoelen per minuut |
| Model: | CPM-100 | De rollingssnelheid: | 780 RPM max. |
| Verpakkingsmaat: | L: 100mm-300mm, W: 50mm-200mm, H: 20mm-100mm | Gewicht van de machine: | ongeveer 800kg |
| Diameter van de spoel: | 50mm200mm | Verpakkingssnelheid: | 60 tot 80 stuks per minuut |
| Kracht: | 80W | ||
Productomschrijving
Netwerkkabel spoellengte is normaal gesproken 1000 voet ((305m), momenteel voornamelijk gebruik van doos geen draai vrij draad pay-off.

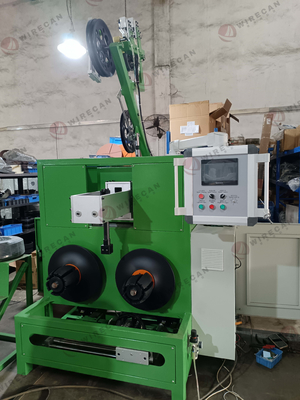

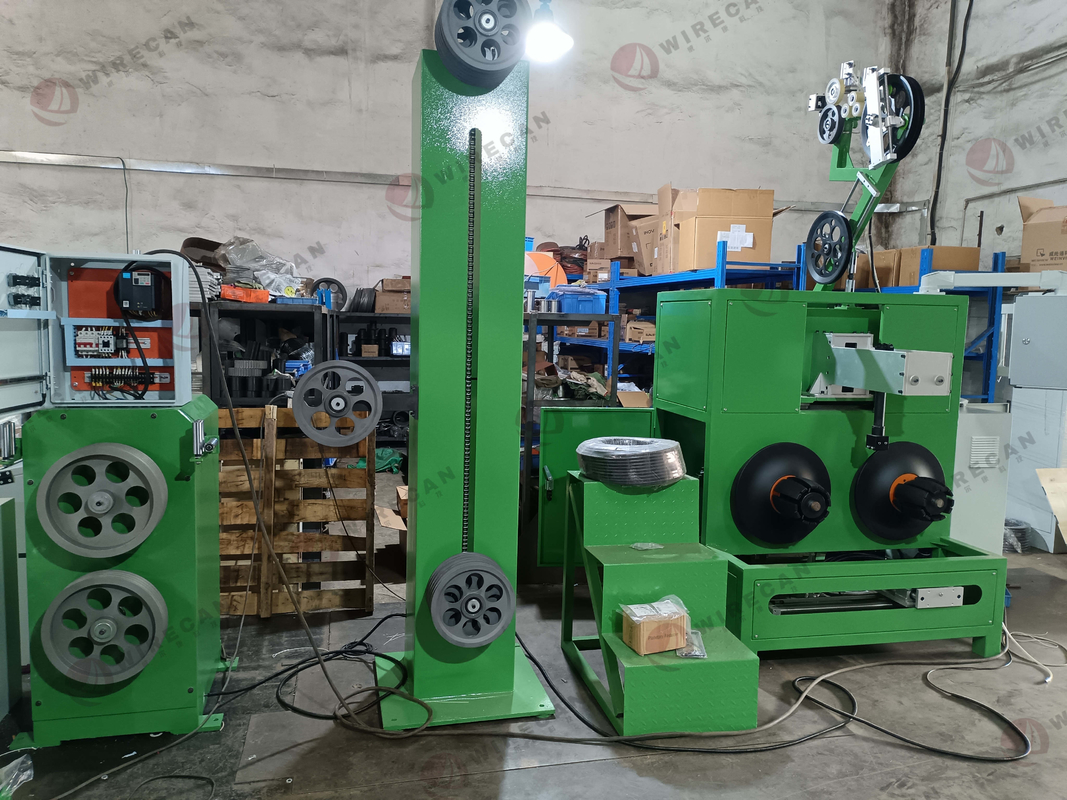

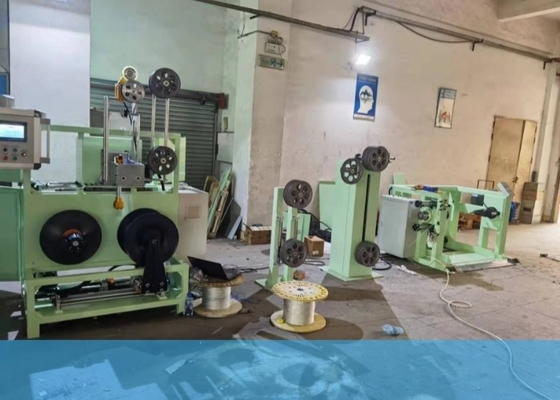

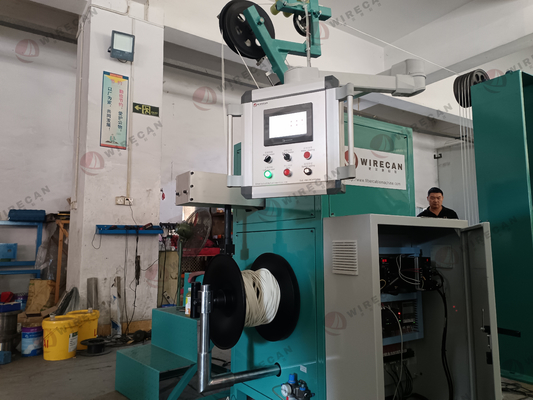

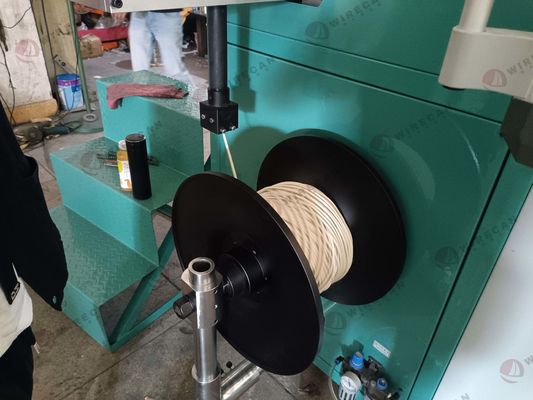

Deze apparatuur is ontworpen om netwerkkabels in een achtvormige spoel met anti-winding ringen te rollen.

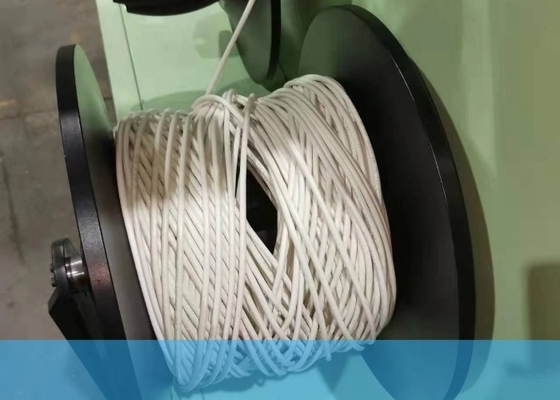

Het creëert een gat in het midden van de spoel om de draad tijdens het verpakken te extraheren.
De Network Cable Coiling Machine is een gespecialiseerd apparaat dat is ontworpen om netwerkkabels, coaxikabel en luidsprekerkabels efficiënt te spoelen.De belangrijkste functie is om de kabels te transformeren in een kenmerkende "8" vorm, waardoor het hanteren en verpakken gemakkelijk is.
Eén van de opvallende kenmerken van deze machine is het vermogen om uniforme en strak gewikkelde spoelen te produceren, waardoor een nette en georganiseerde kabelopslag mogelijk is.Dit wordt bereikt door het opnemen van antirolringen, die verwarring voorkomen tijdens het rollen, wat resulteert in een soepele en probleemloze werking.
De apparatuur is uitgerust met een doosvrij draadverwijderingssysteem zonder draaien, waardoor de kabels naadloos kunnen worden gevoed tijdens het wikkelingsproces.Dit systeem helpt de integriteit van de kabels te behouden en vermindert het risico op beschadiging of vervorming.
Een opmerkelijk aspect van deze machine is de veelzijdigheid, omdat het kabels van verschillende soorten en maten kan bevatten.het apparaat kan ze met precisie en consistentie efficiënt in de gewenste vorm draaien.
Bovendien creëert de machine een gat in het midden van elke spoel, dat een tweeledig doel heeft: ten eerste vergemakkelijkt het het verwijderen van de draad uit de spoel tijdens het verpakkingsproces, ten tweede vergemakkelijkt het het opnemen van de draad uit de spoel en ten derde vergemakkelijkt het het opnemen van de draad uit de spoel.het stroomlijnen van de assemblage van kabelproductenTen tweede zorgt het voor een efficiënte luchtvrijstelling waardoor de verpakkingkwaliteit niet wordt aangetast door de opgesloten lucht.
| Kenmerken | Beschrijving |
|---|---|
| Typ van de uitrusting | Netwerkkabelspinmachine |
| Metode voor het opvouwen | 8-vormige spoelvorming met anti-windingringen |
| Toepassing | Geschikt voor het wikkelen van netwerkkabels, coaxiale kabels en luidsprekerkabels |
| De lengte van de spoel | Gewoonlijk 305 meter |
| Uitbetaling via de draad | Kistvrije draad zonder draai-afbetaling |
| De vorm van de spoel | Speciale "8"-vorm voor efficiënte spoelvorming |
| Draadwinning | Creëert een gat in het midden van de spoel voor eenvoudige draad extractie tijdens het verpakken |
| Anti-Winding Rings | Vermijdt verstrengeling en zorgt voor een soepel rollen |
| Verenigbaarheid van verpakkingsdozen | Ontworpen om het plaatsen van gewalste kabels in verpakkingsdozen te vergemakkelijken |
| Verscheidenheid | Kan verschillende soorten kabels verwerken, zodat het productieproces flexibel verloopt |

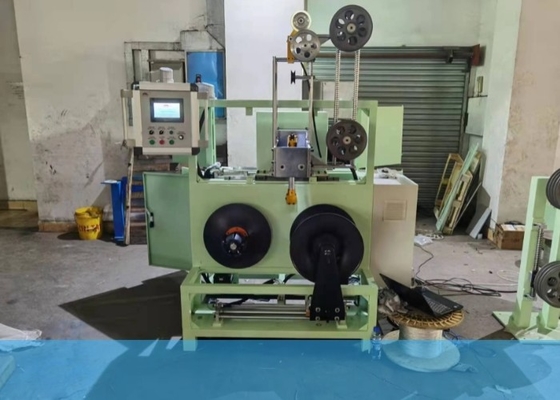

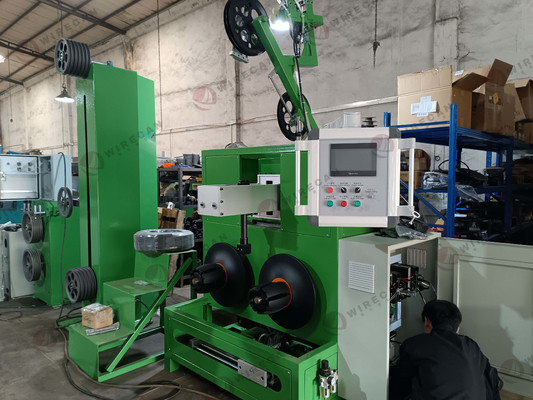

1.Aanvraag voor8 Figuur LAN kabel wikkeling machine met dubbele koppen

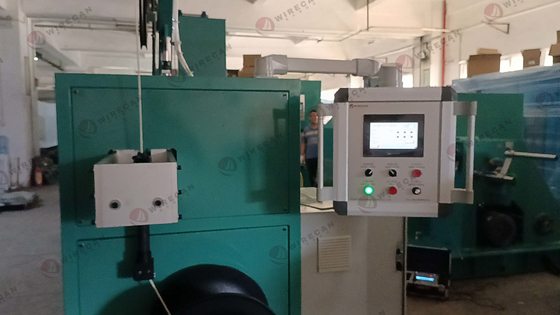

Deze apparatuur is van toepassing op LAN kabel wikkelen in figuur 8. Elke spoel is 305m lang, en verpakt in een doos.Het lege gat in de spoel kan worden verstelbaar op PLC.
2. Specificatie voor8 Figuur LAN kabel wikkeling machine met dubbele koppen
|
Naam van het product
|
Figuur 8 Lan kabel wikkeling machine
|
|
Type
|
Kabelwijlmachine voor LAN
|
|
Toepasselijke draaddiameter
|
1.8~8 mm
|
|
Inwendige diameter van de spoel
|
200 mm
|
|
Buitendeurs van de spoel
|
Maximaal 500 mm
|
|
Hoogte van de spoel
|
160 tot 230 mm
|
|
Draadlengte per spoel
|
100-305 m
|
|
Rotatiesnelheid
|
Maximaal 250 t/min
|
|
Gewicht
|
1600 kg
|
|
Meting (L*W*H)
|
8*2,2*2 m
|
|
Aanbeveling van de werknemers
|
1 werknemer
|
3. Onderdeel voor8-figuren LAN kabel wikkeling machine met dubbele koppen :
| Artikel 1 | Alle onderdelen naam en specificatie | hoeveelheid |

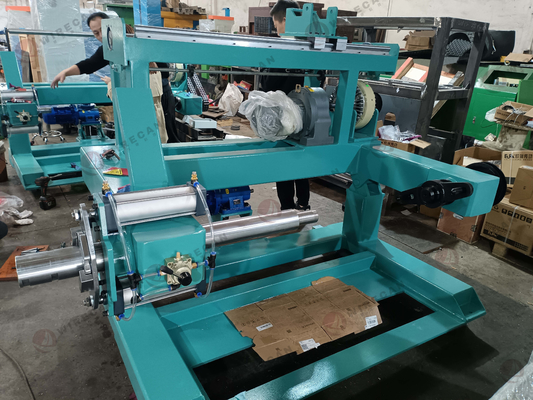

| 1 | 800 mm-1250 mm actieve aflossingsstand (kan worden ontworpen op verzoek van de klant) | 1 set |

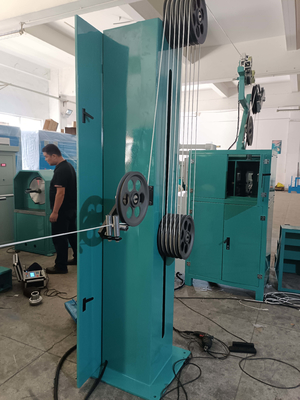

| 3 | Spanningsstand | 1 set |
| 4 | met een vermogen van niet meer dan 10 kW | 1 set |
