Koper 200m/Min Wire Harness Manufacturing Equipment voor Photovoltaic Kabel
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | I-suntop |
| Certificering: | SGS |
| Modelnummer: | I-90+70 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1set |
|---|---|
| Prijs: | By negotiation |
| Verpakking Details: | Plastic film+wooden-doos |
| Levertijd: | Min.30working dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | Tot verschillende machine |
|
Gedetailleerde informatie |
|||
| Toepassing: | PV Zonne Photovoltaic Draad | Uitdrijvingsmateriaal: | PVC/PE |
|---|---|---|---|
| Leider: | koper | Schroef Dia Meter: | 90+70mm |
| Voltage: | 3phase 380V 50HZ/60HZ | Garantie: | 18month |
| Hs code: | 84794000 | Verleende naverkoop de dienst: | Ingenieurs beschikbaar aan de dienstmachines overzee |
| Markeren: | de uitrusting van de koperdraad productiemateriaal,200m/min draaduitrusting productiemateriaal,koperkabel productiemachine |
||
Productomschrijving

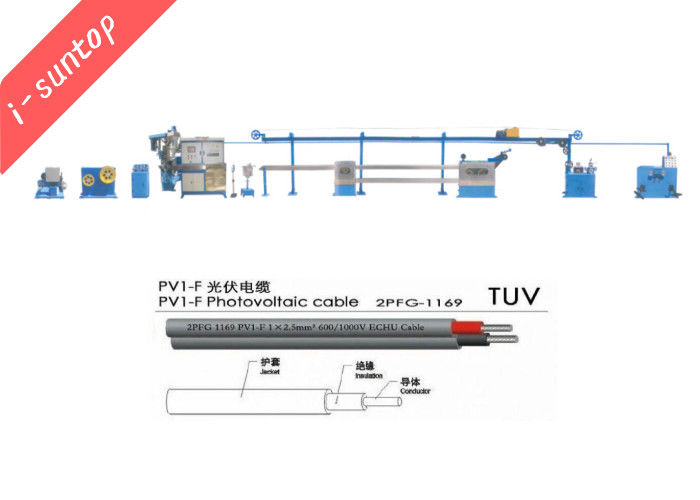

De Kabel van de het Koper Elektrische Draad van de isolatielaag het In de schede steken Uitdrijving die Machine maken
I-suntop-ik Elektrische draad en kabel equipments2022022…
1. Toepassing voor de Kabel van de het Koper Elektrische Draad van de Isolatielaag het In de schede steken Uitdrijving die Machine maken:
A. geschikt voor diverse nylon schede en laag rookhalogeen keurt de vrije draaduitdrijving, schroefbuis allen waterkoeling goed
B. schroefvat: Keur het recentste Japanse structuurontwerp goed en de versterkende structuur wordt speciaal volgens de verschillende vereisten van het uitdrijvingsproces met mening duidelijk gemaakt om aan diverse lage vrije uitdrijving van het rookhalogeen aan te passen
C. Crosshead: Lage vrije of speciale crosshead van het rookhalogeen
D. verwarmend en koelsysteem: gecoördineerd met het speciale ontwerp van het schroefvat, is de machine uitgerust met het speciale verwarmende en koelsysteem om aan het vereiste van nauwkeurige uitdrijving van verschillende samenstellingen te voldoen
E. uitdrijvings hulpmachine: de machine kan met juiste hulpmachine (30/35/40 enz.) uitrusten, volgens diverse procesvereisten en na het veranderen van crosshead en schroef kan de nylon schededraad onmiddellijk worden geproduceerd en de diverse procesvereisten van enige strook, dubbele strook aangezien de dubbel-laaguitdrijving, etc.can tevreden is
F. kwaliteitscontrole: Uitgerust met buitendiameteropsporing koppel apparaat, controleproduct van buitendiameter en concentriciteit enz. terugDe technologische parameter, vermijdt draaddiameter en van de isolatiedikte fout, en de resulterende stijgings in de productiekosten
G. elektrocontrole: ingevoerde inverter+PLC-touch screencontrole
2. Technische parameters voor de Kabel van de het Koper Elektrische Draad van de Isolatielaag het In de schede steken Uitdrijving die Machine maken:
| Technische parameters | ||||
| Machinetype | Gf-50 | Gf-70 | Gf-90 | Gf-120 |
| Schroefdiameter | Φ50 | Φ70 | Φ90 | Φ120 |
| Schroef L/D | 25:1 | |||
| Max.extrusion output | 70kg/h | 150kg/h | 250kg/h | 400kg/h |
| Motormacht | 11KW | 22KW | 75KW | 132KW |
| Draaddiameter | Φ0.6-4.0 | Φ1.5-12.0 | Φ3-25 | Φ20-80 |
| Koelapparaat | Het vouwen van typew/u type | |||
| Afstand-van macht | 4KW | 7.5KW | 11kw | 11KW |
| Draad-opslag lengte | 150m | |||
| Max. Lijnsnelheid | 200-500m/min | |||
| Toepassingstype | Dubbele/enige schachtbundel die/schacht verpakking verpakken | |||
3. Beschrijving voor de Kabel van de het Koper Elektrische Draad van de Isolatielaag het In de schede steken Uitdrijving die Machine maken:

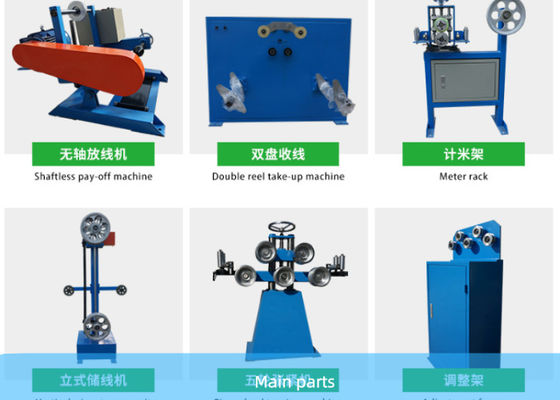

| Nr. | Punt | type | qty. | functie | Opmerking |

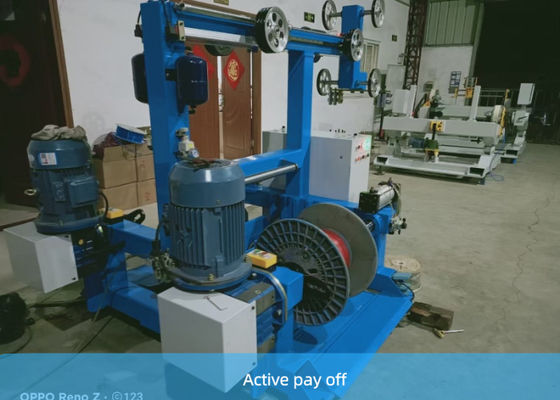

| 1 | De dubbel-kegelvlieger levert resultaat op | dubbel-spoeltype met kap | 1set | lever resultaat op | |
| 2 | 70mm Hoge snelheidsextruder | Φ70mm×26D | 1set | Drijf draad uit | compressie ratios=1: 1.8 |
| 3 | Lasermaat | Lgd-25 | 1set | De maat van de lijnbreedte | |
| 4 | Voor-warme watertrog | 2meter | 1set | koeldraad | |
| 5 | Verticale accumulator | 1set | accumulatorwiel Φ300 | ||
| 6 | 90mm Hoge snelheidsextruder | Φ90mm×26D | 1 台 | Drijf draad uit | compressie ratios=1: 1.8 |
| 7 | Lasermaat | Lgd-25 | 1set | De maat van de lijnbreedte | |
| 8 | controle straf | PLC type | 1set | systeemcontrole | |
| 9 | tweede-warme watertrog | 2meter | 1set | koeldraad | |
| 10 | hoge snelheidsprinter | dynamisch het mengen zich type | 1set | voor de druk van de jasjelaag | |
| 11 | de dubbele trog van het laagwater | voor4meter, rug 4*4m | 1set | koeldraad | |
| 12 | horizontale typeaccumulator | 12m | 1set | Spanningscontrole, draadopslag | accumulatorwiel Φ300 |
| 13 | dubbele wielkaapstander | Φ600mm | 1set | Kabeltractie | |
| 14 | Machtsfrequentie sparker | 15KV | 1set | test met hoog voltage | |

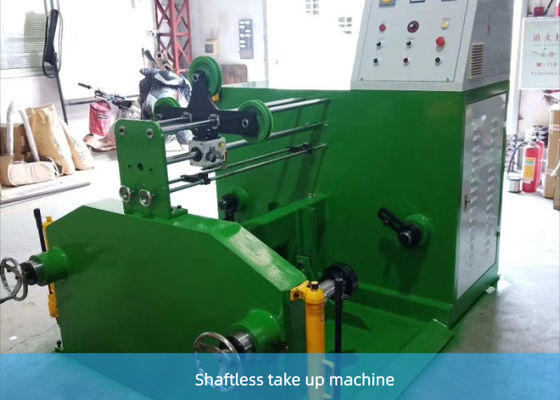

| 15 | Het dubbele hoofd neemt machine op | Φ800mm | 1set | het opnieuw opwinden van kabel | |
| 16 | PV kabel speciale crosshead | U14 | 2sets | het vormen zich | |
| 17 | PV kabel speciale LSZH schroef | 2sets | het vormen zich | ||
| 18 | Vervangstukken | 1set |
