190m/Min Duplex Fiber Optic Cable-Productielijn voor FTTH-Dalingskabel
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | I-suntop |
| Certificering: | SGS |
| Modelnummer: | I-50 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1set |
|---|---|
| Prijs: | By negotiation |
| Verpakking Details: | Plastic film+wooden-doos |
| Levertijd: | Min.30working dagen |
| Betalingscondities: | L/C, T/T |
| Levering vermogen: | Tot verschillende machine |
|
Gedetailleerde informatie |
|||
| Gebruik: | productie van FTTH-de kabel van de dalingskabel +Simplex/duplex | Ontwerpsnelheid: | Max.190m/min |
|---|---|---|---|
| Nr van de spoelen van de optische vezeluitbetaling: | 4/6/12 | bovenmatig verlies na uitdrijving: | 1550nm<=0.2dB/km (enige vorm optische vezel) |
| Garantie: | 18month | Voltage: | driefasen5wire 380V 50HZ |
| Servomotor: | Danfoss | PLC: | Siemens |
| Markeren: | de duplexproductielijn van de vezel optische kabel,190m/min productielijn van de vezel de optische kabel,duplexdraadtrekkenmachine |
||
Productomschrijving
FTTH-Productielijn van de de Vezel de Optische Kabel van de dalingskabel +Simplex/duplex
I-suntop-ik machine 20220228.pdf van de vezel de optische kabel
1. Beschrijving voor FTTH-Productielijn van de de Vezel de Optische Kabel van de dalingskabel +Simplex/duplex:
Deze productielijn van de vezel optische kabel maakt FTTH-tot de Vezel van de dalingskabel +Simplex/duplex Optische Kabel, buitendiameter 5.0mm max.
Kabelstructuren:
A. de simplex duplex buitendiameter van de patchcordkabel: 1.2/1.6/2.0/3.0mm, 0.6/0.9mm buffervezels + Kevlar/aramid-garen versterken leden + LSZH/PVC-schede.
B. multi de kabel buitendiameter 5.0mm van de kerndistributie max., het garen van de buffervezels +Kevlar/aramid van 6core 0.9mm versterkt leden + LSZH/PVC-schede.
C. mini van de micro- binnen buitendiameter 3.8mm vezel optische kabel max. tot 24core gekleurd naakt vezels+kevlar/aramid garen versterkt leden + LSZH/PVC-schede.
De dalingskabel van D. FTTH: de naakte vezels + het staal wires/FRP versterken leden + LSZH/PVC/PE-schede,
2. Technische parameters van FTTH-Productielijn van de de Vezel de Optische Kabel van de dalingskabel +Simplex/duplex:
| Extrudertype | 50×25 de Extruder van /65 ×25 |
| uitdrijvingsmateriaal | LSZH, PVC, PE |
| structuursnelheid | Max.190m/min |
|
productiesnelheid |
Max.120m/min (LSZH); 100m/min (pvc) voor 2.0*5.0mm FTTH |
| Nr van de spoelen van de optische vezeluitbetaling | 2 of 4 spoelen |
| Specificatie van de spoelen van de optische vezeluitbetaling | 25km en 50km standaard optische vezelspoelen |
| Uitbetalingsspanning van optische vezel | 0.4N-1.5N |
| Leidt nr van het rek van de versterkingsuitbetaling | 2 hoofden |
| Specificatie van de spoelen van de versterkingsuitbetaling | PN400 spoelen en spoelen ø254×ø116×ø180×ø32 |
| versterkingsspecificatie | ø0.4-ø1.0 |
| Uitbetalingsspanning van versterking | 5N-20N |
| Toepassingsspanning | 5-15N |
| De Specificatie van toepassingsspoelen | PN400 spoel en PN630-spoel (de centrale diameter ø 56 van het schachtgat) |
| bovenmatig verlies na uitdrijving | 1550nm<> |
| Centrumhoogte van machine | 1000mm van achtergrond |
3. Lijnconfiguratie voor FTTH-Productielijn van de de Vezel de Optische Kabel van de dalingskabel +Simplex/duplex:
| Punten | Qty. |
| Van het het lid grotere staal van Φ800stengthen de draaduitbetaling | 1set |

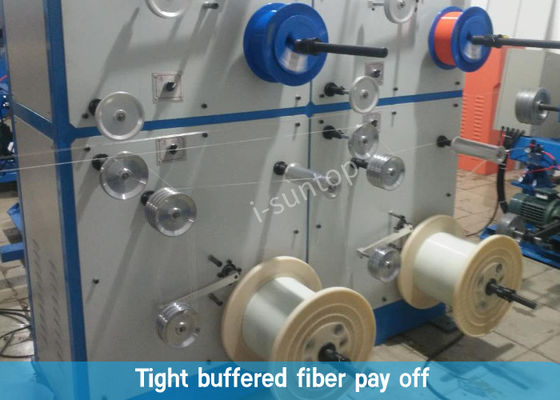

| 4 uitbetaling van de het Staaldraad van de hoofdenvezel +2head FRP/de kleine | 1set |

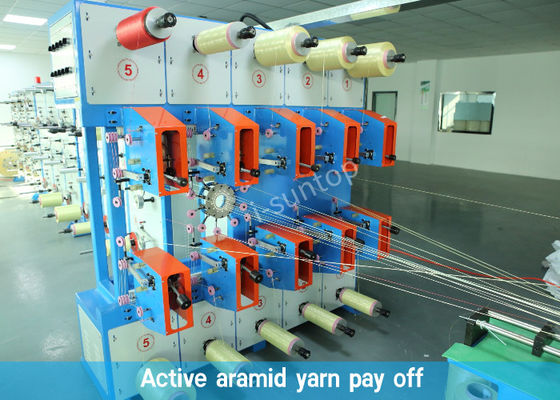

| Het passieve garen van /active aramid levert resultaat op | |
| Het mobiele vorm steunen | 1set |

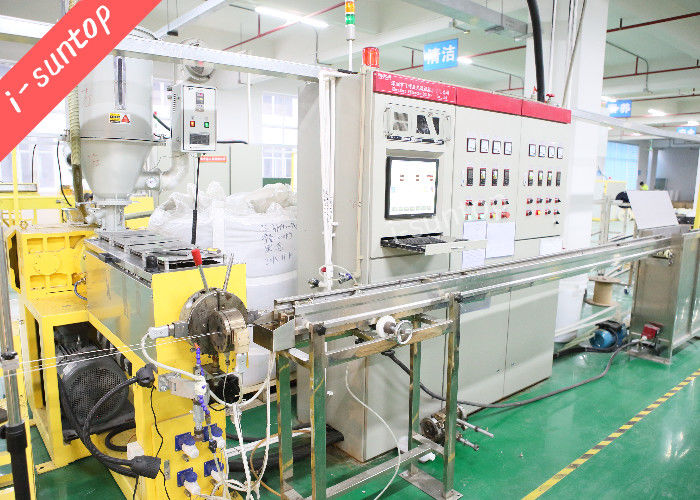

| extruder 50 met twee crosshead, voor FTTH-dalingskabel, voor simplex/duplexkabel | 1set |
| 50kg drogere +hopper | 1set |
| IPC+PLC het systeem van de programmacontrole | 1set |
| 2.5m bewegende watertrog en warme watertank | 1set |
| de 8m vast trog en koelwater tank+chiller van het type koelwater | 1set |
| de maat van de laserdiameter | 1set |

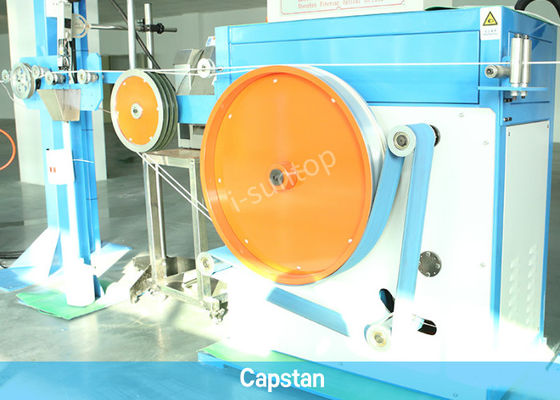

| dubbel-wielkaapstander | 1set |
| kabelaccumulator | 1set |
|
400630mm dubbel-schachttoepassing |
1set |
