Samenvatting

In de productie van kabels en glasvezels is de kwaliteit van de extrusie rechtstreeks gekoppeld aan de prestaties van het weekmachinesysteem.Ervaren extrusietechnici begrijpen dat vier extra parameters een aanzienlijke invloed hebben op de smeltkwaliteit en de productiestabiliteit.:

• Lange-diameterverhouding (L/D verhouding)
• Compressieverhouding
• Achterdruk
• Schroefsnelheid

In dit technisch document wordt uitgelegd hoe deze parameters van invloed zijn op het weekmaakproces en worden praktische technische aanbevelingen gegeven voor het optimaliseren van de extrusieprestaties.

1. Begrip van de lengte-diameterverhouding (L/D-verhouding)

De L/D-verhouding wordt gedefinieerd als de effectieve werklengte van de schroef gedeeld door de diameter ervan.

Waarom de L/D-verhouding belangrijk is

Een goed geselecteerde L/D-verhouding zorgt ervoor dat materiaal voldoende tijd in het vat blijft, waardoor:

✔ Een gelijkmatiger smelten

✔ Verbeterde temperatuurconsistentie

✔ Verbeterde vermenging

✔ Een hogere extrusietoevoer

✔ Betere productkwaliteit

Voor kabelisolatie- en bekledingstoepassingen is een goede plastisering van cruciaal belang om een stabiele wanddikte en een uitstekende oppervlakteafwerking te bereiken.

Voordelen van hogere L/D-ratio's

Een langere schroef zorgt voor:

• Verbeterde voedingsstabiliteit
• Betere homogenisering van het smeltmiddel
• Verhoogde productiecapaciteit
• Een hogere productie-efficiëntie

Ingenieursoverwegingen

Het verhogen van de L/D-verhouding brengt ook uitdagingen met zich mee:

• Hoger productiekosten
• Verhoogde schroefafwijking
• Grotere koppelvereisten
• Meer veeleisende bewerkingstoleranties

Voor extrusieschroeven met een kleine diameter moet de mechanische sterkte altijd tijdens het ontwerp worden gecontroleerd.

2De compressieverhouding en haar effect op de plastisering

De compressieverhouding wordt bepaald door de verlaging van de schroefkanaaldiepte tussen de voedingssectie en de meetsectie.

Primaire functies

De compressie sectie voert verschillende kritieke taken uit:

• Materiaalcompressie
• Versnelling van het smelten
• Luchtverwijdering
• Drukopwekking
• Homogenisatie van de smelt

Voordelen van een juiste compressieverhouding

Een goed ontworpen compressieverhouding kan:

• Eenvormig smelten
• Stabiele extrusiedruk
• Verbeterde consistentie van het product
• Betere verspreiding van toevoegingsmiddelen en kleur masterbatch

Gevaren van overmatige compressie

Te veel compressie kan leiden tot:

• Materiële afbraak
• Overmatige scheerverwarming
• Verhoogd energieverbruik
• Schroef slijtage

De optimale compressieverhouding moet altijd worden gekozen op basis van de materiaalkenmerken en de productievereisten.

3. Terugdruk: een kritische procesparameter

Terugdruk ontstaat wanneer gesmolten polymeer weerstand ondervindt terwijl het door het extrusiesysteem stroomt.

Voordelen van beheerde rugdruk

Een goede rugdruk draagt bij aan:

• Hoger smeltdichtheid
• Betere temperatuurverdeling
• Verbeterde mengprestaties
• Verminderde productdefecten
• Meer stabiele extrusie

Mogelijke problemen

Overmatige rugdruk kan leiden tot:

• Afbraak van polymeren
• Oververhitting
• Verhoogd energieverbruik
• Onstabiele productieomstandigheden

Voor een efficiënte extrusie is een evenwichtige tegendrukinstelling essentieel.

4. Schroefsnelheid en productieprestaties

De schroefversnelling beïnvloedt rechtstreeks:

• Scherpersnelheid
• Woontijd
• Smelttemperatuur
• Productie

Voordelen van hogere schroefsnelheid

Wanneer de schroeven goed worden bediend, kan een hogere schroefomloop:

• Verhoog de productie
• Verbetering van de productie-efficiëntie
• Verbeteren van de vermengingsprestaties
• Verbeteren van de dispersies van additieven

Risico's van overmatige schroefsnelheid

Het werken buiten het optimale snelheidsbereik kan leiden tot:

• Overmatige scheerwarmte
• Materiële afbraak
• Onstabiliteit van de smelt
• Verminderde productkwaliteit

De ideale schroefsnelheid moet worden bepaald door middel van procesoptimalisatie en materiaalonderzoek.

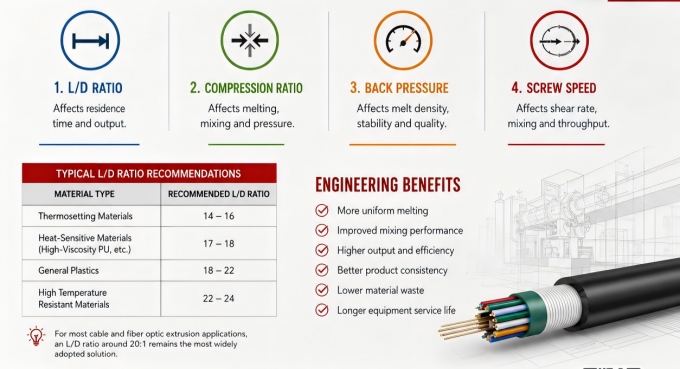

Typische aanbevelingen voor de L/D-verhouding

Voor de meeste toepassingen op het gebied van kabel- en glasvezel-extrusie blijft een L/D-verhouding van ongeveer 20:1 de meest gebruikte oplossing.

Wirecan Engineering Perspectief

Bij Dongguan Wirecan Technology Co., Ltd. is extrusieschroefontwerp een van de kerntechnologieën achter de productie van stabiele kabels en glasvezels.

Ons engineering team ontwikkelt en optimaliseert continu:

• Extruderingslijnen voor glasvezelkabels
• Productielijnen voor FTTH-dropkabels
• Loose tube-extrusielijnen
• LAN-kabelproductieapparatuur
• Stroomkabel-extrusiesystemen
• Op maat gemaakte extrusie-schroeven en -vaten

Door praktische productie-ervaring te combineren met geavanceerde schroefontwerpprincipes, helpt Wirecan klanten:

✓ Een hogere productie

✓ Betere productconsistentie

✓ Minder materiaalverspilling

✓ Verbeterde productie-efficiëntie

✓ Langere levensduur van de apparatuur
